ESP8266 NodeMCU驱动程序安装

3800 2020-08-13 12:15

ESP8266 NodeMCU(21可用驱动)





利用心知天气播报北京天气预报:https://blog.csdn.net/qq_54865042/article/details/122567212





nodemcu工作电压3.3,输入电压(推荐)用5V,可以从以下几种方式供电:USB口: 5V供电;VIN: 可输入5V供电;3V引脚: 可以输入3.3V直接给esp8266供电。当使用其他方式供电时,该引脚可以获得3.3V电压。
确认4.5V干电池可以供电。



首先我们应该知道NodeMCU包括固件和开发板,即运行在 esp8266Wi-Fi 系统级芯片之上的固件,以及模组的硬件。这一句话是不是有点绕,简单来说,NodeMCU是搭载WiFi芯片的,而这个WiFi芯片的型号就是ESP8266。

ESP8266这块芯片不能直接实际使用,毕竟作为一个非常便宜的片上系统(SoC:System on Chip),还需要周围硬件的支持,也就是所谓的ESP8266系列模组。

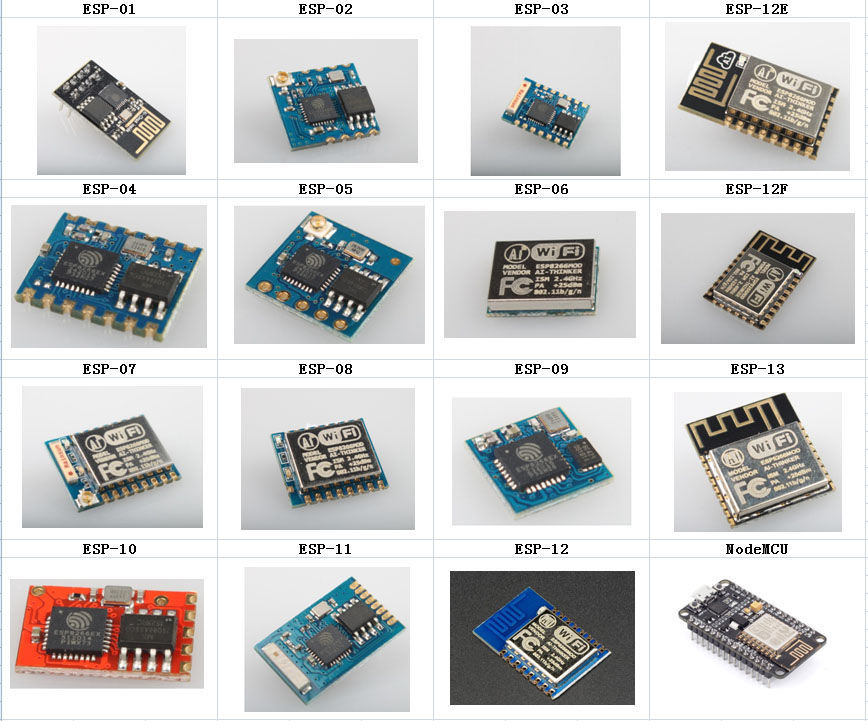

下图是ESP8266系列模组:

其实模组硬件之间的差异主要是封装区别,以及Fash大小的区分(具体参考安信可官网图示)。其中ESP-12E(推荐)经常与NodeMCU搭配使用,其余常用的还要ESP-01。作为ESP8266EX芯片做的WiFi模组,这个模块已经把内部的电路设计好了,所以我们可以直接用对应的SDK进行程序设计,不需要关心内部电路。

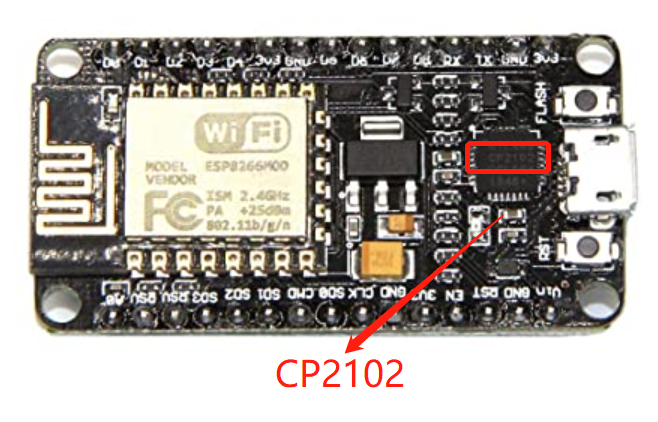

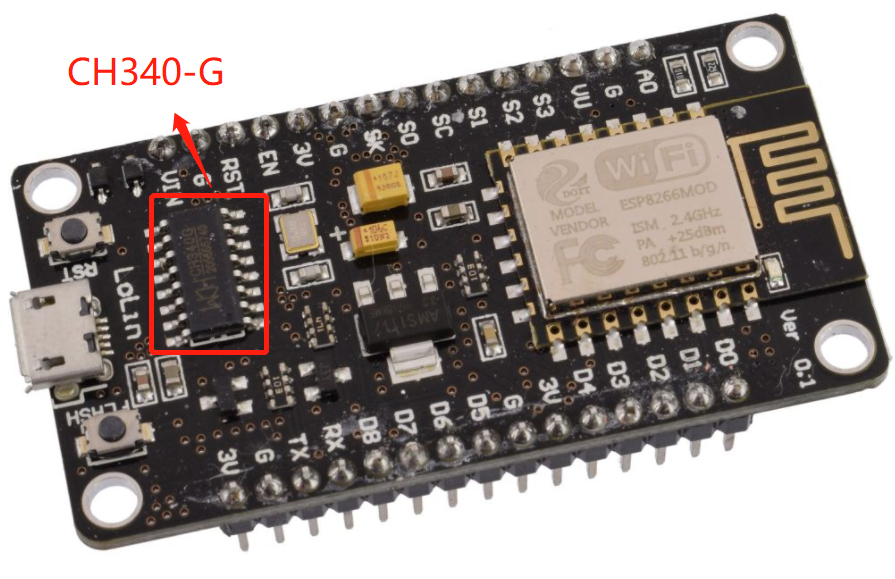

CH340和CP210X是usb总线的转接芯片,实现usb转串口、usb转irda红外或者usb转打印口。在NodeMCU里,主要体现在开发板USB转串口芯片的不同。







需要说明的是,根据转接芯片的不同,在连接USB口使用时,对应需要下载的驱动也不同。

驱动ch340(2022年2月)

驱动CP2102驱动
