好像国外叫“跳线”(jump wire),我们叫杜邦线,不清楚这个名字的来历。某宝上的杜邦线,质量良莠不齐(如同很多别的不是杜邦线的商品一样)。吃过几次亏后,每次使用前都要测一下通断才能放心。另外,天气冷了,这些线都变得硬邦邦的了:对于跳线,我不喜欢硬。所以决定自己动手制作。中英文搜索,只找到一个国人贡献的教程,虽然语焉不详,但是我的起点。花了几小时确定所需的主要工具--压线钳--及其规格/型号,以及近1小时的反复尝试和多次失败后,大概能做出来像样的杜邦线了。手艺,无他,但手熟耳。可是中间确有一些我觉得要是能提前知道就好了之处,于是有了本篇假教程。之所以冠以假字,除不敢好为人师外,也因为我只是瞎折腾罢了,做出来的东西远不够完美;不难预见,其他人要是按照这样做,做不出或者做出不完美品的可能性会相当高。you are warned.

0,准备

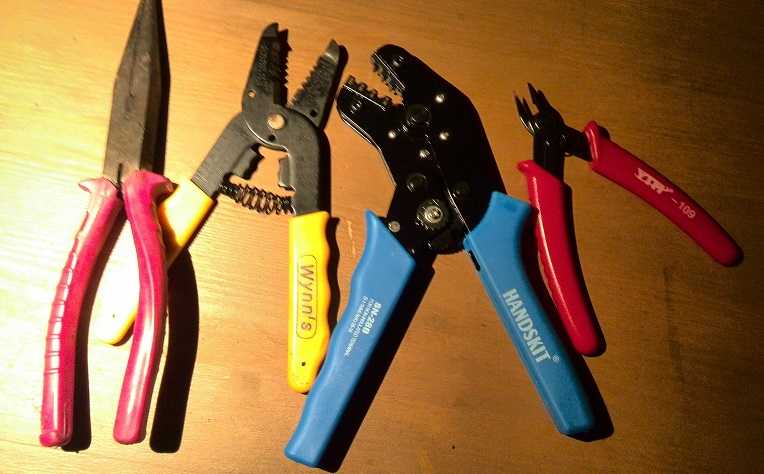

工具:尖嘴钳,剥线钳,压线钳,斜嘴钳(剪线钳?)。压线钳型号是SN-28B,后面会再说:

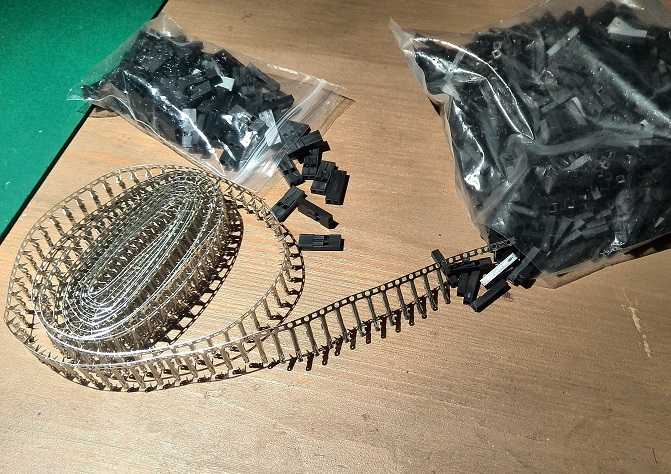

材料:22AWG 电线,杜邦头簧片和胶头。后面会再说线的规格。我这里的杜邦头是母头;做公头跟做母头是一回事:

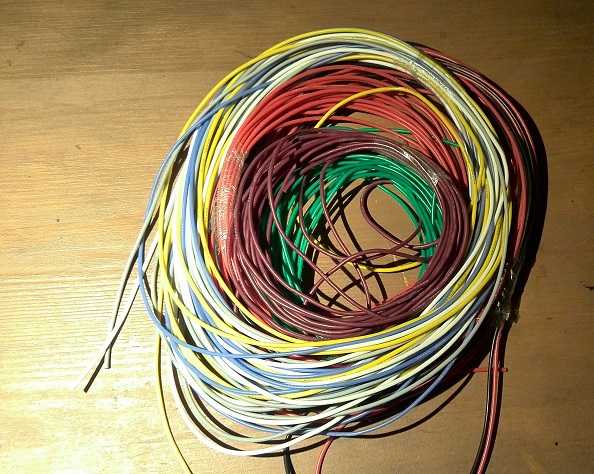

1,把电线剪成需要的长度。杜邦线要求的线规是22 AWG,好像是一个美国的国标,主要是规定了内芯直径(大约为0.6mm)。我敢说,某宝在售的绝大部分杜邦线成品都不合规。我用的是硅胶外皮的,内芯用料足,极端柔软,令人爱不释手。不过,后面就会发现,硅胶线皮厚,最后一步会有一些困难

2,将杜邦头簧片卡到压线钳中

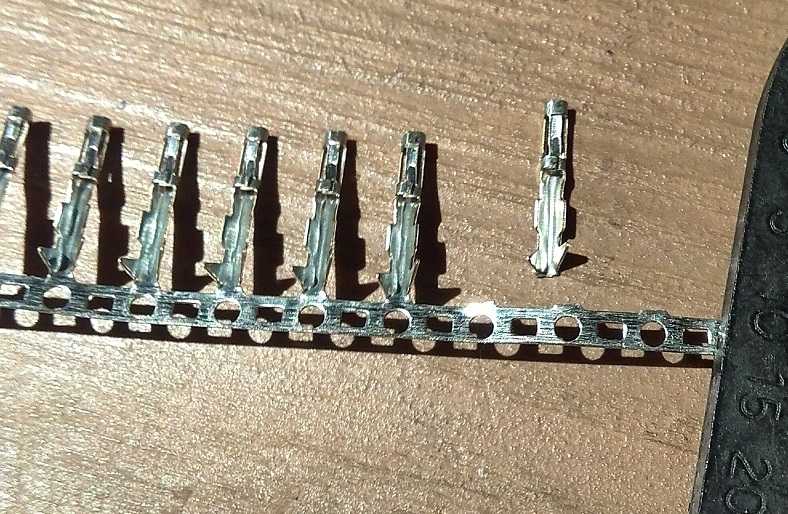

买来的簧片是一串,要掰下来:

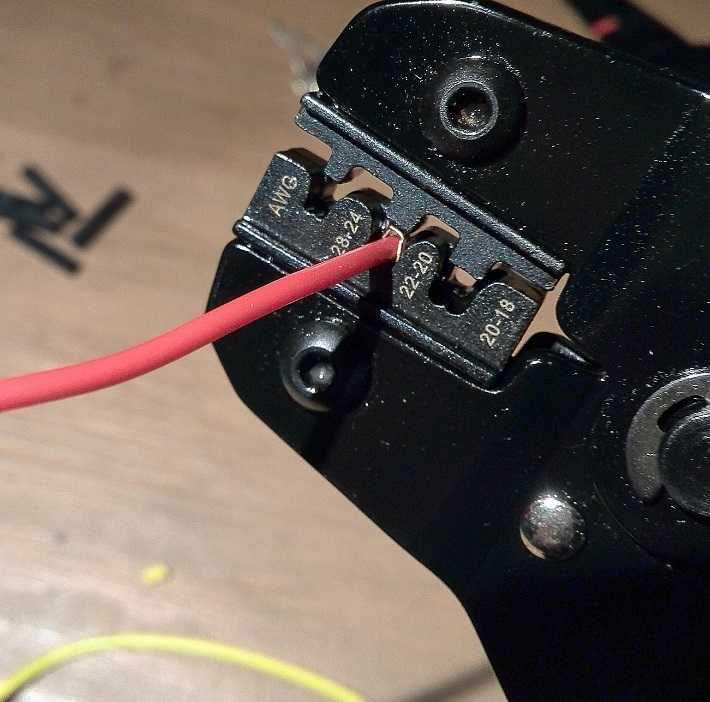

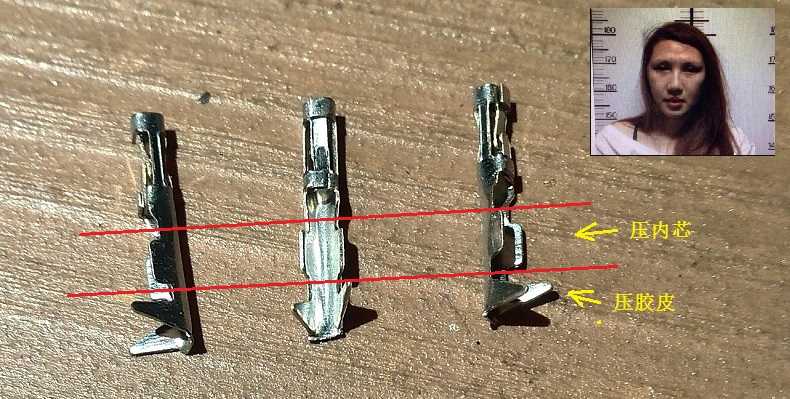

现在认识一下压线钳,由于我们使用的线规是 22 AWG,所以,要使用钳子中间的压槽,注意这里标明为 22-20。同时,留意看到,卡槽靠近人一侧的一半要阔一些,另一半就要窄一些。阔的一半是用来压电线胶皮的,窄的一半压电线内芯:

手捏着簧片末端,放入卡槽,稍稍压一压钳子,让簧片卡住。注意,簧片朝下放置,簧片上压胶皮和内芯的部分要放在卡槽内相应的位置。按照我的经验,压胶皮的部分有一定的活动范围,大概放在这个范围的中间为好(这个要凭手感,恕我无法用文字描述清楚):

3,压线

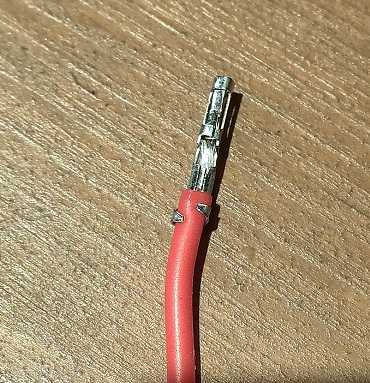

把线头拨出约3-4mm。稍长倒也可接受,如果太短就压不紧了。线头从正面插入簧片内,深度以插到底为限,胶片会被簧片和钳子的压槽挡住,刚好位于上图两部分的交界处,刚好。把钳子压紧后松手,钳子自动弹开,线头就压好了,可以取出来了。如果钳子没有压到底,它是不会自动弹开的。压好的线头如下:

4,套胶套

给线头戴上套子。插到底,应该会听到2次咔嚓声:

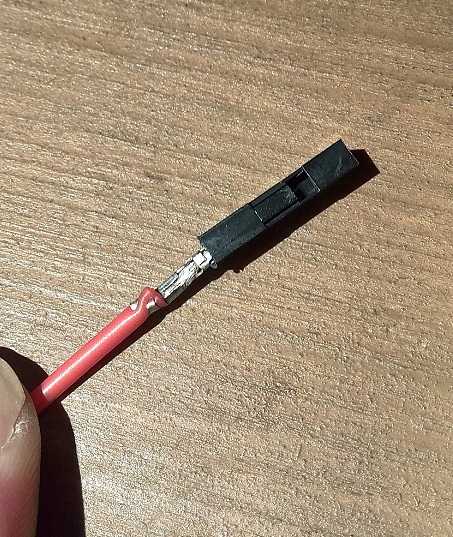

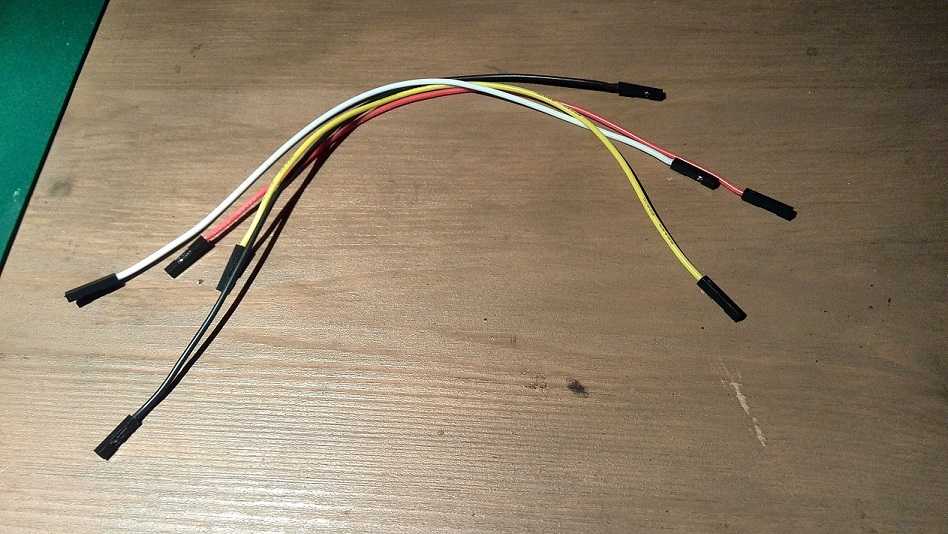

我用的硅胶线,外径太大,套子很难套进去。这时候就要用尖嘴钳了,把胶皮部分的簧片压紧。这一步需要耐心,可能要反复尝试和调整,并且最终还是要一点点地推进去。。。就算没有簧片,硅胶线也就是刚好能插进去。成品:



来源:https://www.cnblogs.com/vinccc/p/8408562.html
