balance_car_esp32_simplefoc 电路设计

53 2022-09-06 18:11

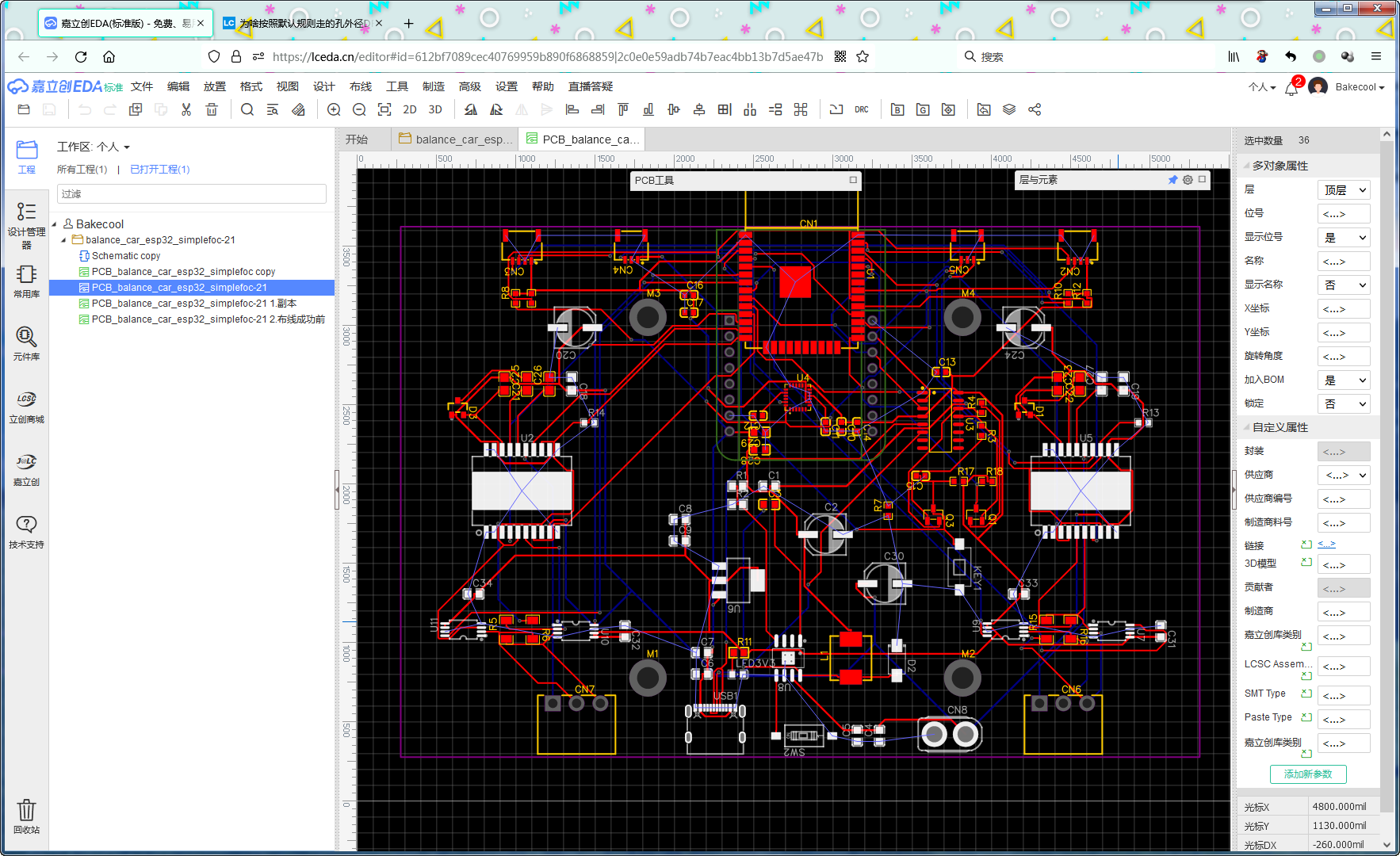

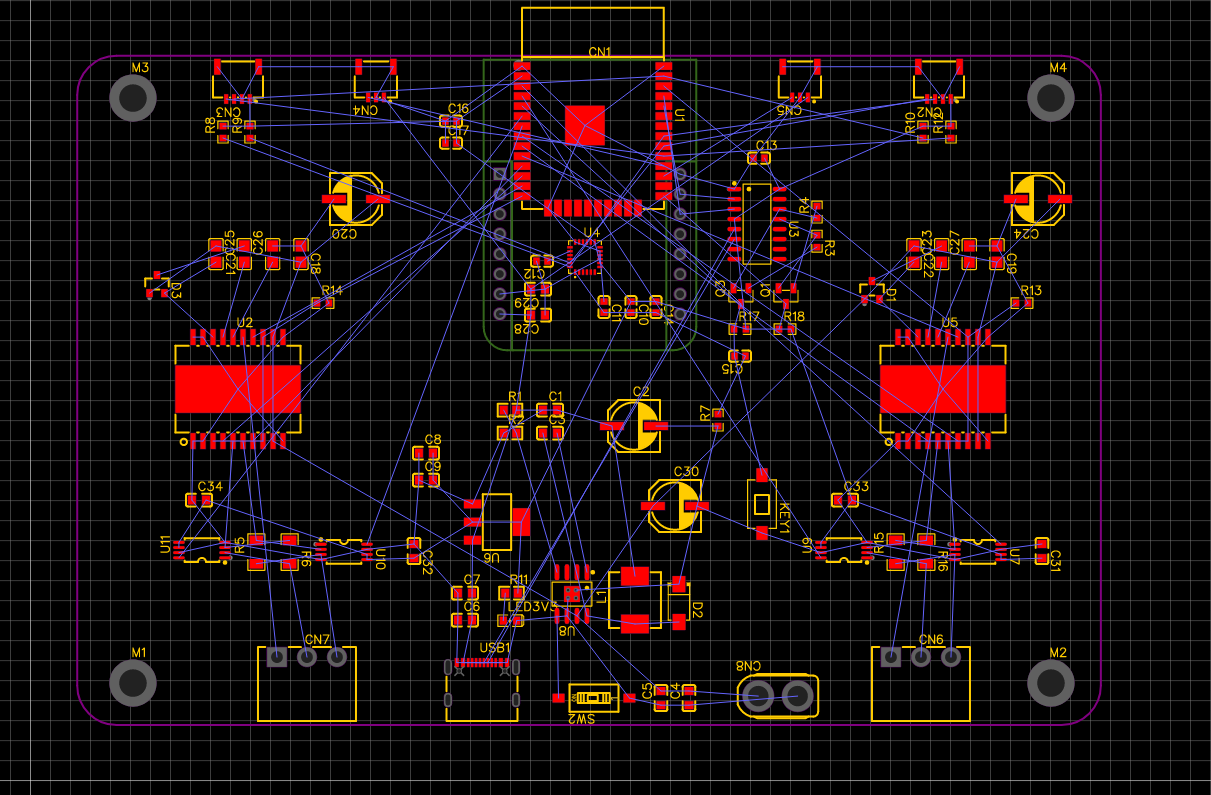

将原理图转换成pcb,然后拖入pcb默认给出的大小的框中。注意区分DGND和PGND区,使其有明显的靠近分区。

参考PGND(白色元器件部分)

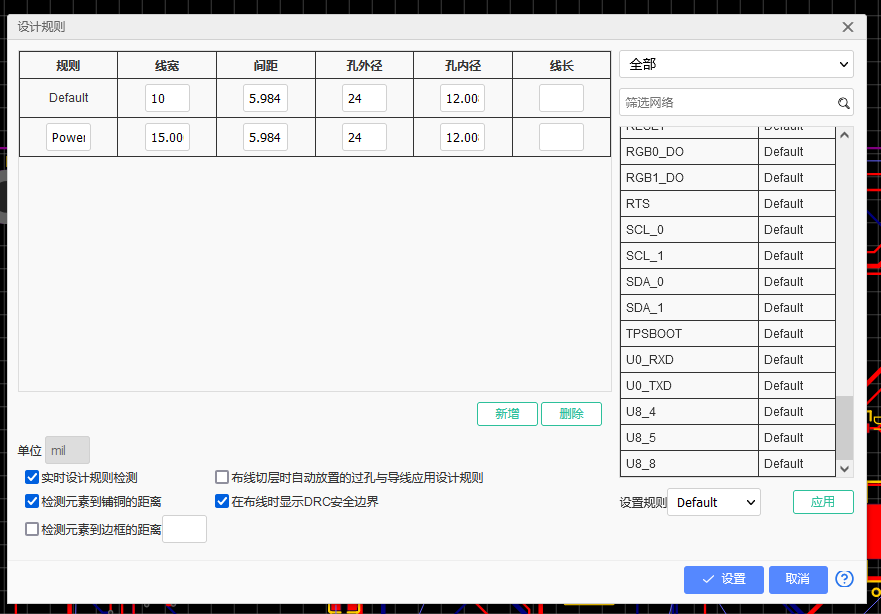

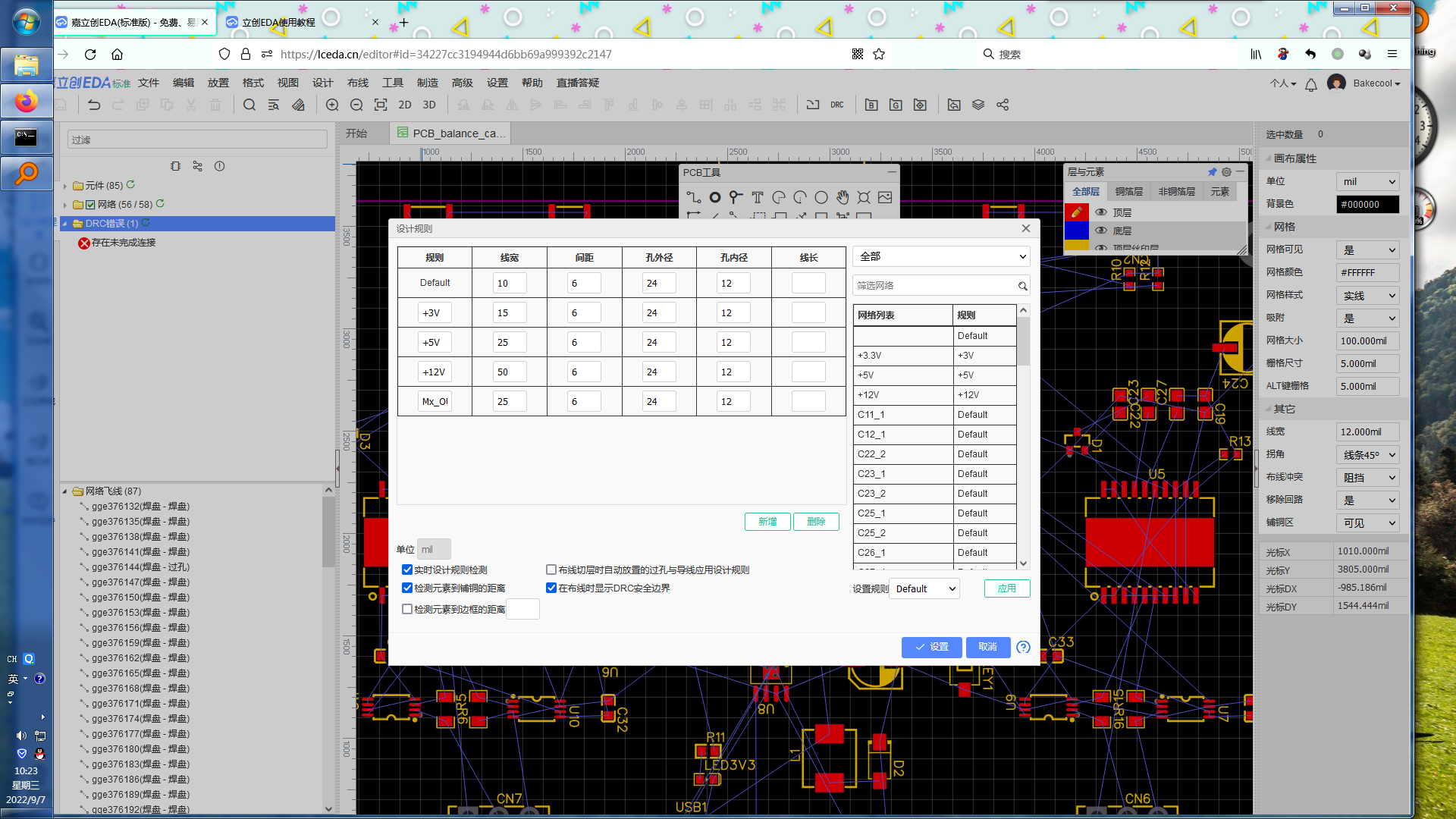

设计规则中增粗电源连线

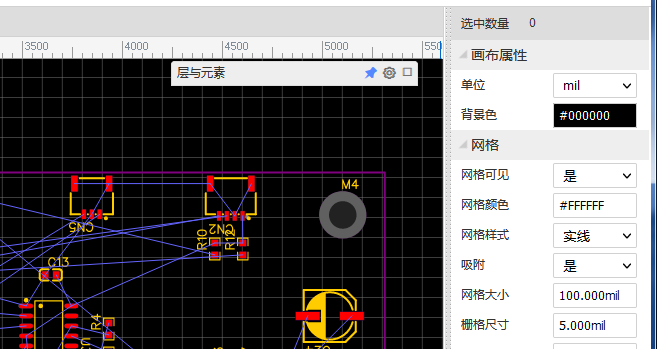

将单位改为mil

重新设置规则,去掉小数点后三位

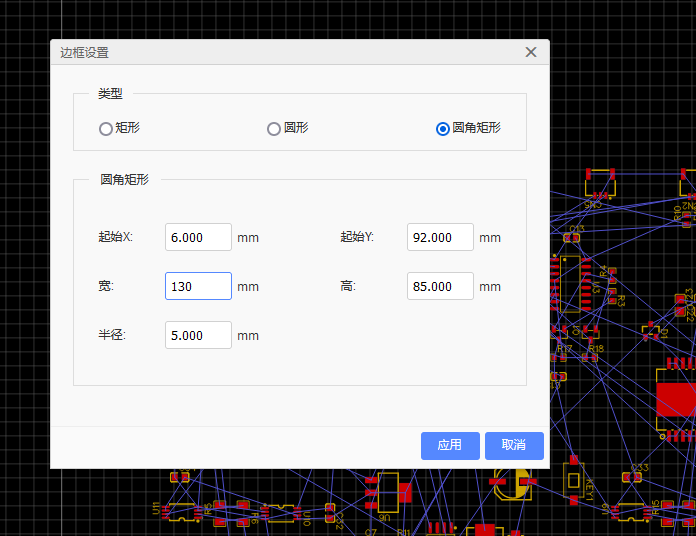

去掉默认边框,增加圆角50mil的边框

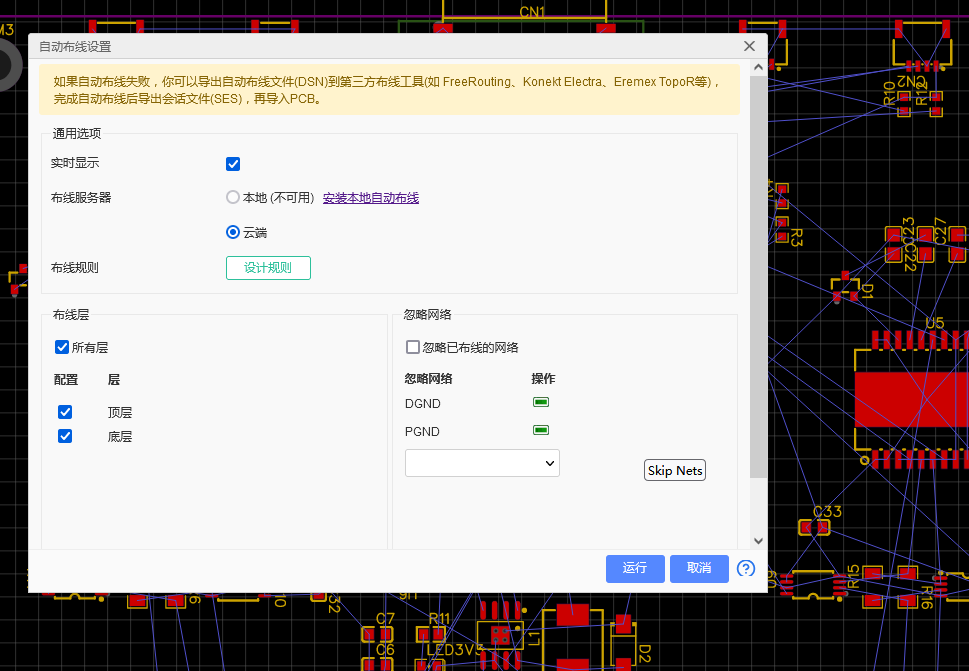

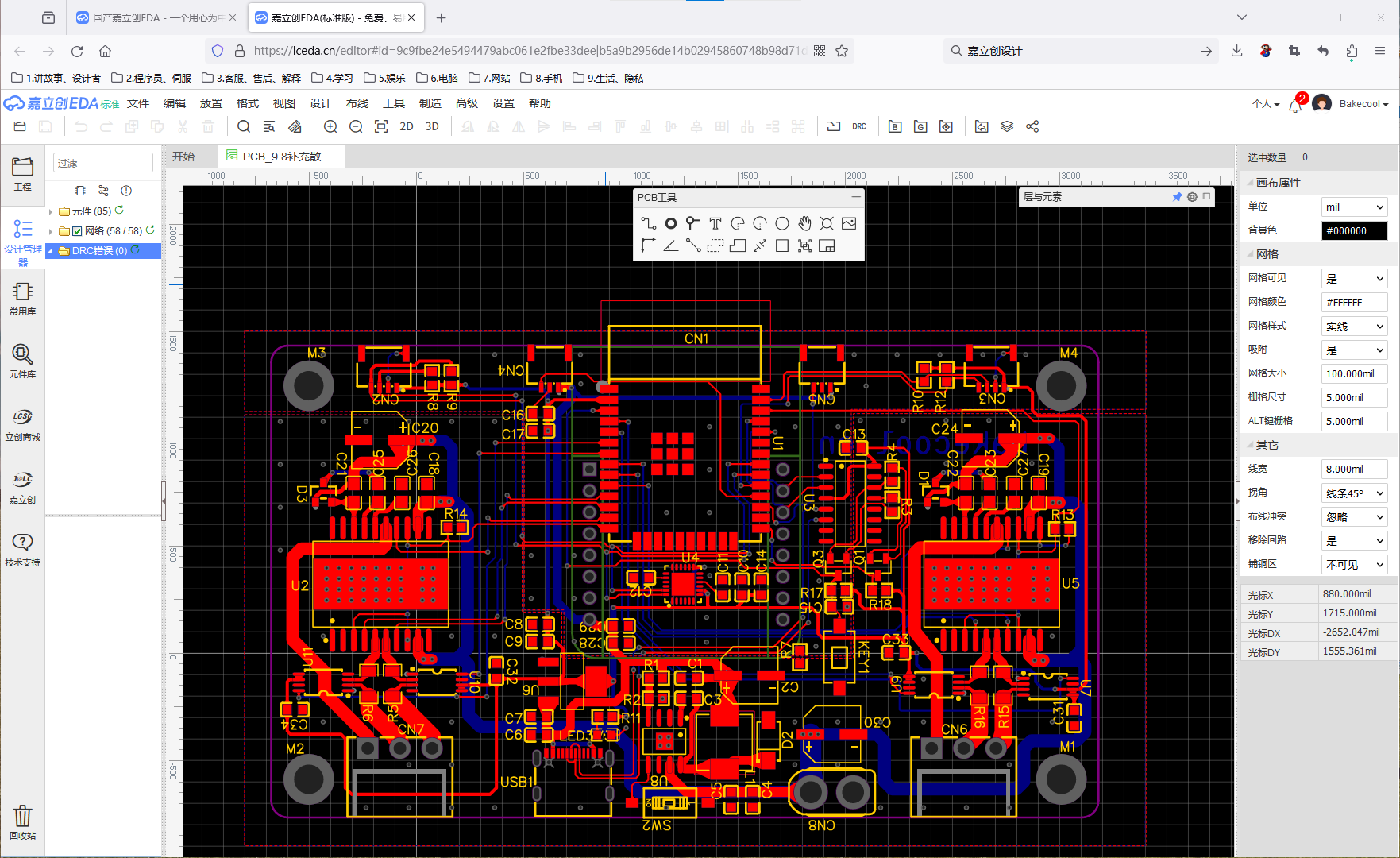

自动布线

DRC检测焊盘与导线太粗
